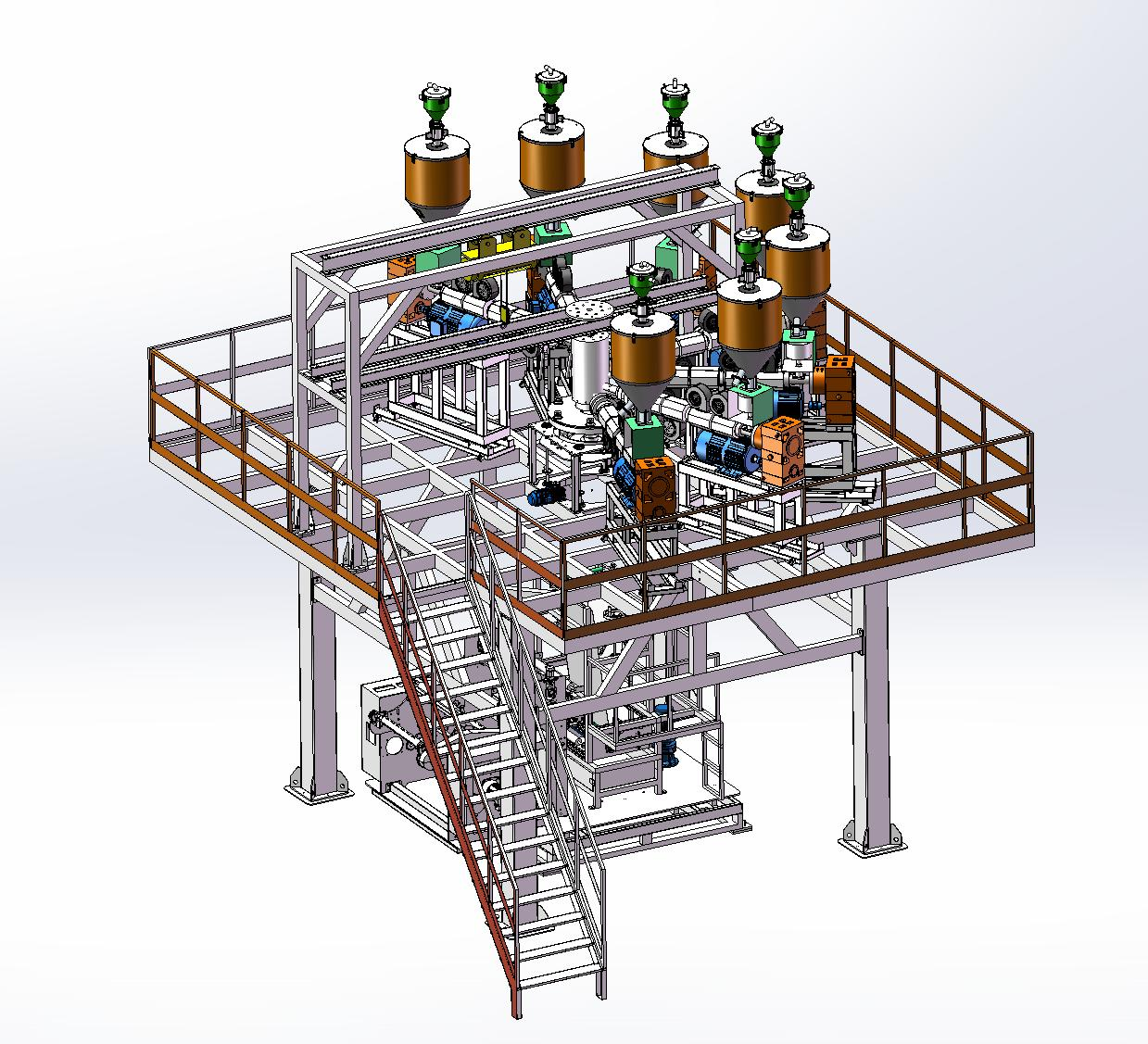

1，经过2025年2月24日试机现场，对材料配比，原材料，机械设备进行反馈，
2，原材料-PA（日本余部-1030B）加工温度230度左右，性能稳定，建议固定这个牌号
3，PA加工温度设定；按螺杆进料口排序依次；170-220-230-230-220
4，PE材料-LLDPE+LDPE，具体比例不详，LDPE牌号2426H,LLDPE牌号7042.
5，PE配比参考比例；（LLDPE-70%-80%+LDPE-20%-30%之间）
6，PE加工温度设定；按螺杆进料口排序依次；150-170-185-185-180
7，模具温度设定；按7-1层依次。最顶部-第7层，靠模口-第1层，从上往下排序
8，低成本对称膜结构-PE/PE/TIE/PA/TIE/PE/PE。4层PE+2层粘合剂+1层PA
9，中等成本对称膜结构；PE/PE/TIE/PA/PA/TIE/PE。3层PE+2层粘合剂=2层PA
10，高阻隔配比结构；PE/TIE/PA/EVOH/PA/TIE/PE。2层PE+2层粘合剂+2层PA+1层EVOH
11，由于PA占总比很小，一般不超过30%，具体针对阻隔性能要求，适当调整挤出比例
12，目前使用粘合剂性能不稳定，可使用市场通用牌号；
|
1美国陶氏EAA31001 |
4杜邦Bynel拜牢41E687 |
7-ADMER三井马来酸酐NF528 |
|
2日本EMMA住友402 |
5增粘树脂K11 |
8-ADMER三井马来酸酐AT1955 |
|
3山东高卓GZPE-83 |
6科艾斯化学-马来酸酐WIL |
9-ADMER三井马来酸酐QB516 |
13.螺杆更改部位方案
|
序号 |
名称 |
数量 |
备注 |
|
1 |
粘合剂螺杆 |
3条 |
将3条原有TIE粘合剂螺杆-增加混炼段与PE共用结构 |
|
2 |
PA螺杆 |
2条 |
将2条粘合剂螺杆由45换为35 |
|
3 |
粘合剂螺杆 |
2条 |
将1条PA换为35 |
|
4 |
挤出电机 |
11KW |
自己将7台11KW电机加装冷却风扇 |
14.牵引部位更改方案
|
序号 |
名称 |
数量 |
备注 |
|
1 |
RV63减速机 |
3条 |
将原有1/15改为1/7.5速比-输入孔24-输出轴25 |
15.收卷部位更改方案
|
层数 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
现用 |
PE |
TIE |
PA |
TIE |
PA |
TIE |
PE |
|
螺杆 |
Φ45 |
Φ45 |
Φ45 |
Φ45 |
Φ45 |
Φ45 |
Φ45 |
|
改为 |
PE |
PE |
TIE |
PA |
TIE |
PE |
PE |
|
螺杆 |
Φ45 |
Φ45 |
Φ35 |
Φ35 |
Φ35 |
Φ45 |
Φ45 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
