在那么多顶着可降解标签的材料里，真正能做到不依赖任何特殊条件、在自然环境中就能降解的，其实没几个。
在众多形形色色的生物基聚酯中，我今天来介绍一个小众但极富特色的聚酯品种，草酸聚酯。
一、最简单最野的二酸单体
先看一张表，我把聚酯行业最常用的几种二元酸放在一起对比，表格较长，向右滑动。
|
|
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|
| 草酸 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注：pKa为水溶液数据，价格为2025-2026年市场参考平均值，具体会因因供应商和纯度波动。
从结构和原料价格来看，草酸结构聚酯的特点有三条。
第一，草酸的酸性碾压所有对手。pKa₁ = 1.23，比对苯二甲酸强了约两个数量级，比丁二酸强了近三个数量级。强酸性的根源是两个羧基之间没有间隔碳，羰基的吸电子效应直接传递到相邻的羰基上。草酸的强酸性意味着羧基活化程度高，酯化反应更猛烈，但这也意味着生成的酯键处于高能态、更不稳定。
第二，草酸的C2骨架没有柔性间隔。对苯二甲酸有个刚性苯环、丁二酸有两个CH₂、己二酸有四个CH₂，只有草酸，两个酯键羰基之间只隔了一根C-C单键，键长仅154 pm，键能约347 kJ/mol。共轭效应使草酸酯链段在脂肪族聚酯里，刚性更强。
第三，原料便宜。草酸3500元/吨的定价来自煤化工合成气路线，不受粮食供应制约，乳酸和丁二酸目前都高度依赖生物发酵，成本结构完全不同。
二、草酸聚酯的特点
草酸结构进入聚酯主链后，会带来3方面特点。

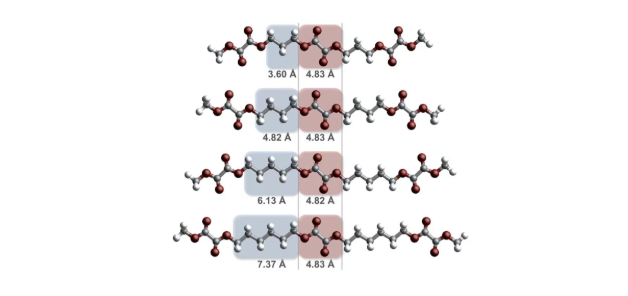

第一是奇偶效应。 以论文数据来举例，引文5系统研究了n=2到12的聚草酸烷基酯（PAOx），发现一个很有意思的规律，偶数碳的二醇，比如乙二醇、丁二醇、己二醇，做出来的聚酯Tm高、结晶性好。奇数碳的，如丙二醇、戊二醇的Tm骤降、趋向无定形。从分子层面看，偶数链段的构象更规整，链间羰基偶极可以反平行排列降低晶格能，这是草酸酯键短、刚、极性强三个特征叠加出来的独特结晶行为。
第二条是高刚性。 因为两个酯基之间只有一根C-C键，没有柔性间隔，PEOx的链段刚性在脂肪族聚酯里没对手。引用引文2中的数据，Tm干到172~182°C，拉伸强度100.5 MPa，但断裂伸长率只有2.3%。说白了，它是个骨感的材料，骨架极强，肉极少。

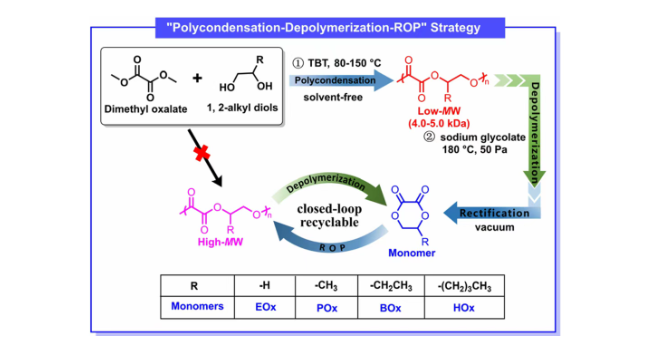

第三条是降解和回收。 相邻羰基把酯键碳的正电性推到高位，水分子亲核进攻的门槛大幅降低。PEOx人工海水30天失重32.8%，PPOx 43.9%。引文2中开环聚合制备的PPOx更夸张，5天可完全降解。回收端同样出色，PPOx单体回收率96%，回收的单体重新聚合不掉分子量。
三、应用和研究现状
先说说草酸聚酯能做什么。由于缺乏工业化实例数据，这里还是以文献中的结果为主。

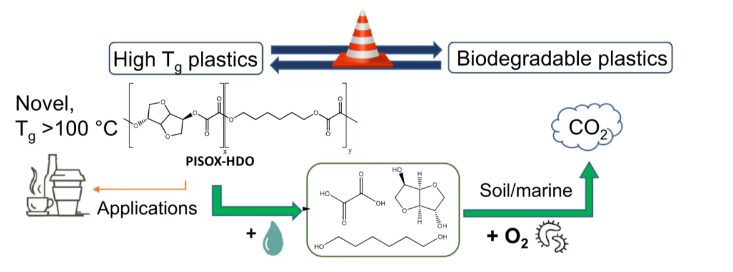

最直接的方向是薄膜。引文5里已经验证了PBAT/PEOx共混吹膜，力学和阻隔同步提升。引文8宁波材料所的草酸基共聚酯，O₂阻隔远超PBAT，水蒸气阻隔同样亮眼，这决定了它在食品包装和农用地膜两个场景有直接切入的机会。农膜方面，大连理工已有专利，堆肥降解实验也证实了PEOx可以在使用后完整生物降解。
另一条路是做降解促进剂。草酸酯嵌段引入PLA或PBAT后，让本来在海水里几乎不降解的基体材料获得了降解启动能力，宁波材料所走的正是这条共聚路线，市场准入门槛比做纯草酸聚酯低一个量级。
第三是把聚草酸酯送进锂电池当固态电解质，耐高电压表现不俗。虽然离商业化远，但说明了这个材料的跨界潜力。
综合学术研究层面，我发现主要集中在两个团队上，做的工作比较丰富和系统。
第一，大连理工魏志勇团队。他们从最基础的PAOx系统研究起步，2023年的博士论文中，就已经在5L反应釜完成公斤级PEOx制备、在150L反应釜实现了规模化验证，特性粘度干到0.88 dL/g，拉伸强度75 MPa，PBAT/PEOx共混薄膜的力学和阻隔性能也跑通了。随后4项发明专利2024年底完成采购公示，2025年3月启动与广西华谊的"煤制可降解塑料聚草酸乙二醇酯成套工艺技术开发及产业化"横向项目。
第二，宁波材料所朱锦团队。他们的研究集中在共聚路线，包括把草酸酯嵌段引入PLA或PBAT，让基体材料获得海水降解启动能力。2024年做到100L反应釜公斤级制备，高阻隔牌号的O₂阻隔远超PBAT。这条路不需要纯草酸聚酯的产业化，市场准入门槛要低一个档次。
国外Gruter大神在草酸及FDCA的学术研究上比较成体系，感兴趣的朋友可以自行检索查阅。Prof. dr. G.J.M. (Gert-Jan) Gruter - University of Amsterdam.
产业化方面，新疆天业2026年4月投产2万吨/年草酸二乙酯，纯度99.99%。天业做的是上游原料端，主要应用于医药中间体、高效低毒农药、特种溶剂、新能源材料及高端草酸酯类中间体等领域。草酸酯单体能大规模供应，有了这一步下游做聚合的企业才能拿到稳定、廉价的原料。
四、为什么还没大规模商用？
说到底，草酸聚酯的商业化卡在三层问题上。
第一层是化学层面的先天矛盾。草酸的强酸性和无间隔结构，给了它高刚性、高Tm、快降解这些"护城河级"的本事，但也正是这同一个结构，让聚合和热降解在同一个温度窗口里竞争，另外加工窗口非常窄，Tm和Td5%之间只有50~80°C的安全余量。
第二层是耐热性上限不高。PEOx的Tm看似不低，172~182°C，比PLA还高，但半结晶聚酯的热变形温度通常比Tm低80-100°C，加上草酸酯键在湿热环境下持续水解，长期耐热老化性能更弱，这在包装和农膜场景里影响不大，但想往工程塑料方向走就卡住了。
第三层是市场切入点的问题。可降解塑料赛道中，PGA稳住了医用领域，PBAT占了软包装，PLA坐稳了通用料。草酸聚酯的"海水降解+可回收"组合虽然独特，但海水降解这个卖点目前没有大规模的政策或市场驱动力来买单。
我觉得Polymer这一行，一种新材料能不能跑出来，不取决于它最强的那个点有多强，而取决于它最弱的那个点什么时候被工程填平。
草酸聚酯最强的点，廉价原料、高Tm、海水降解、闭环回收，是现有生物基聚酯里没有人可以同时拿到的组合。最短的板，加工窗口窄，在工程尺度上已经在150L反应釜中验证，虽然离注塑级还有差距，但方向是成立的。
