LCP（液晶聚合物）是一种革命性的高性能工程塑料。由剛性分子鏈構成、在熔融狀態下仍保持有序排列的高性能特性，具有卓越的耐热性、化学稳定性、极低的介电损耗和出色的机械性能，正成为5G/6G通信、AI算力服务器大数据中心、先进汽车电子、精密仪器设备制造等尖端领域不可或缺的关键材料。
当前消费电子与新能源高速连接器普遍采用 0.12mm–0.25mm 超薄 LCP 壳体，搭配预埋金属端子结构。LCP 介电性能优异、耐高温、低吸水，是高频连接器专用材料，但材料各向异性强、成型窗口窄，薄壁量产极易出现缺胶、浮纤、端子偏位、翘曲扭曲、熔接断裂等问题，多数工厂调机效果差，核心问题在于模具结构与工艺没有适配 LCP 特殊成型特性。
1、LCP 剪切变稀明显，仅高速流动性良好，射速稍低、模温不稳，薄壁瞬间冷凝封胶，造成末端缺料。
2、玻纤 LCP 收缩方向性强，料流方向与垂直方向收缩不一致，均匀壁厚产品也会扭曲变形，连带端子走位。
3、成型温度区间极窄，仅 20℃有效区间，温度过高材料降解发黑，温度过低熔接强度不足，成品易断裂。
4、超薄壳体刚性差，常规顶针单点受力极易顶白、顶裂、顶穿，脱模容错率极低。
5、材料剪切敏感，浇口流速过快会大面积浮纤，影响外观与绝缘性能，熔接位置韧性差、易开裂。
1、模具钢材合理选配
大批量玻纤 LCP 量产模仁选用 STAVAX 不锈钢，热处理 49–52HRC 并做氮化处理，耐玻纤冲刷、不易拉伤，长期生产尺寸稳定。小批量试产、纯树脂 LCP 选用 NAK80 预硬钢，加工快、抛光效果好、成本更低。模架采用 P20 钢材，加装隔热垫板，防止高温变形、合模偏移、产生披锋。
2、低剪切进胶系统设计
统一采用单点热流道进胶，取消大水口，避免料柄拉扯薄壁变形，省去后处理工序。热嘴落点设在产品实心基座，避开悬空端子，杜绝高速料流冲击端子上浮歪斜。采用扇形宽浇口，厚度为产品壁厚 0.65 倍，降低剪切应力，有效改善浮纤问题，禁止使用剪切过强的点浇口。流道全程镜面抛光，增设冷料井，避免冷料入腔形成弱熔接痕。
3、精准微量排气布局
重点对端子包裹区、料流末端、熔接位置布置排气。排气槽深度控制 0.008–0.012mm，平衡防飞边与防烧焦需求。利用镶件拼缝、分型间隙辅助排气，不做大开槽。每 8 小时清理一次排气积碳，解决间歇性缺料、烧焦不良。
4、随形均匀温控水路
水路贴近产品外形排布，距型腔 6–8mm，散热均匀，避免局部急冷导致翘曲。公母模独立模温机控温，母模温度高于公模 5–7℃，抵消玻纤取向收缩差异，改善侧弯扭曲。模具四角加装隔热板，稳定模温、减少温漂。
5、端子定位与顶出结构优化
预埋端子采用上下双向镶件限位，间隙控制 0.003mm 以内，杜绝注塑跑动、上浮。取消细顶针单点顶出，改用扁顶 + 推板整体顶出，受力均匀无顶白、无顶穿。常规脱模斜度 1°，玻纤料 1.3°，型腔镜面抛光降低脱模阻力。转角做 R0.08 小圆角，消除应力集中，防止插拔断裂。
1、原料烘干管控
玻纤 LCP 130℃烘干 2.5–3 小时，纯 LCP 烘干 2 小时，含水率控制 0.015% 以内。烘干料密封保温，潮湿环境存放不超 1 小时，超时重新烘干，杜绝吸潮气泡。
2、注塑温度规范
料筒后段 310℃、中段 322–330℃、喷嘴 328–335℃。停机超 30 分钟必须清料，防止 LCP 高温碳化降解。
3、三段式射胶工艺
一段低速护端子，避免冲偏移位。二段高速快速填胶，防止薄壁提前封胶缺料。三段低速收尾，杜绝末端飞边、烧焦。
4、定型与量产管控
采用低压短保压，减少分子取向、降低翘曲风险。模温波动控制 ±2℃以内，保证每模成型一致。脱模产品平铺静置冷却，禁止堆叠压变形。定时抽检端子精度与翘曲量，提前排查异常。
1、末端缺料：提升模温、提高二段射速、加宽浇口、增补末端排气。
2、端子偏移上浮：降低一段射速、收紧镶件定位间隙、优化进胶位置。
3、壳体翘曲扭曲：调整公母模温差、延长冷却、优化浇口改变玻纤取向。
4、表面浮纤发白：降低浇口剪切、适当升温、放缓前段射速。
5、熔接易断：优化排气、提升模温、调整进胶路径避开受力区域。
LCP 超薄连接器稳定量产不靠反复调机，核心在于模具结构适配材料特性。做好端子精准限位、低剪切进胶、均匀温控水路三大设计，配合规范烘干、分段射胶、稳定模温的生产管控，定期清理排气积碳、规范产品定型，即可大幅减少变形、缺料、浮纤、端子偏位等不良，长期稳定大批量生产良率。
以下從其核心特性、主要應用及國產替代的挑戰三個層面進行梳理。
一、核心特性
LCP的獨特分子結構賦予它一系列綜合性能，是普通工程塑料難以比擬的：
-
優異的耐熱性：熱變形溫度可達260~340°C，能承受無鉛回焊製程。
-
極低的吸濕率：吸水率通常低於0.04%，幾乎不因潮濕而改變尺寸或影響介電性能。
-
出色的高頻介電性能：在5G毫米波頻段（如28GHz以上），介電常數（Dk）可低於3.0，介電損耗（Df）低至0.001~0.004，訊號傳輸損耗極小。
-
卓越的尺寸稳定性：熱膨脹係數（CTE）接近金屬或陶瓷，且可透過調控做到與銅箔匹配。
-
高流動性：熔融時呈剪切變稀特性，能輕易填充薄壁、微小間距的精密模具。
-
本質阻燃：無需添加阻燃劑即可達到 UL 94 V-0 級別。
-
耐化學性強：對大部份溶劑、酸、鹼及烴類具備良好抵抗能力。
二、主要應用領域
凭借上述优异性能，LCP在众多高端应用领域中扮演着不可替代的角色。LCP的主要应用，高频高速连接器是最大市场，DDR5内存、CPU插座和Type-C连接器等，都需要依赖LCP的高流动性来精密成型，利用其低介电损耗保证高频信号传输。
LCP 是当前高速光通信唯一同时满足微米级光学精度、SMT 高温、毫米波低损耗、极低吸水的工程塑料，全面替代 PPS、PEI、PA6T，覆盖注塑精密零件、高频薄膜基板两大品类，适配数据中心、5G/6G、硅光 / CPO 共封装场景。

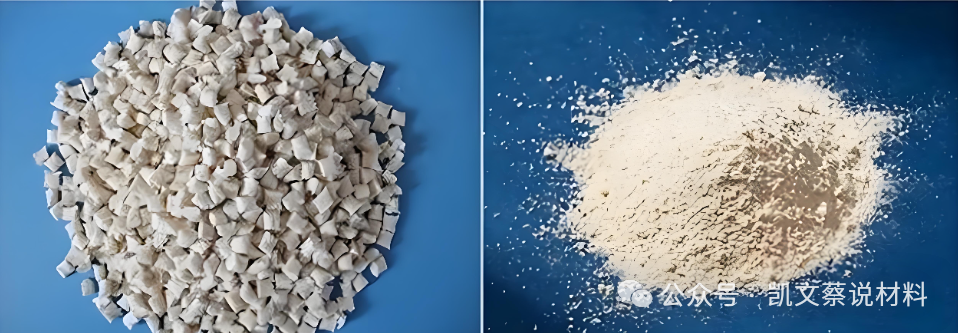

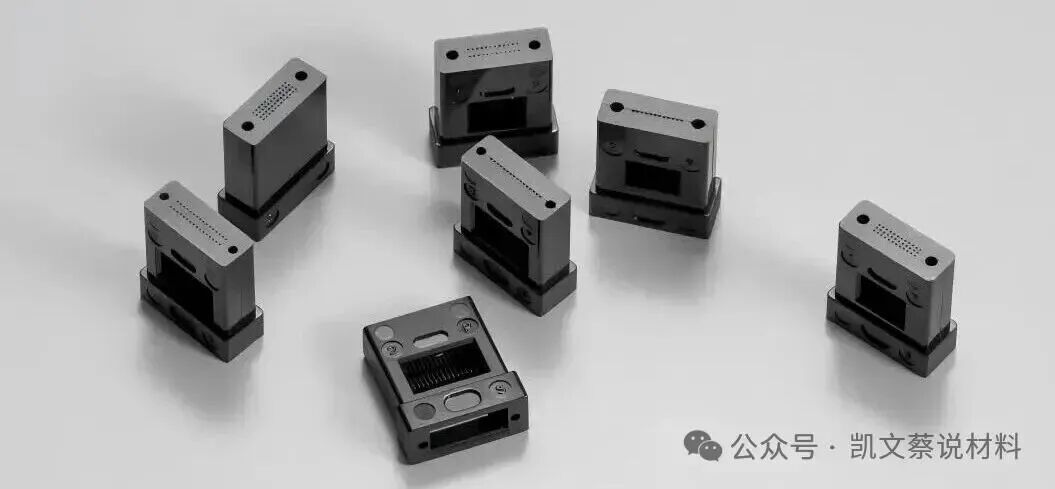

注塑级 LCP：光模块核心精密结构件（用量最大）

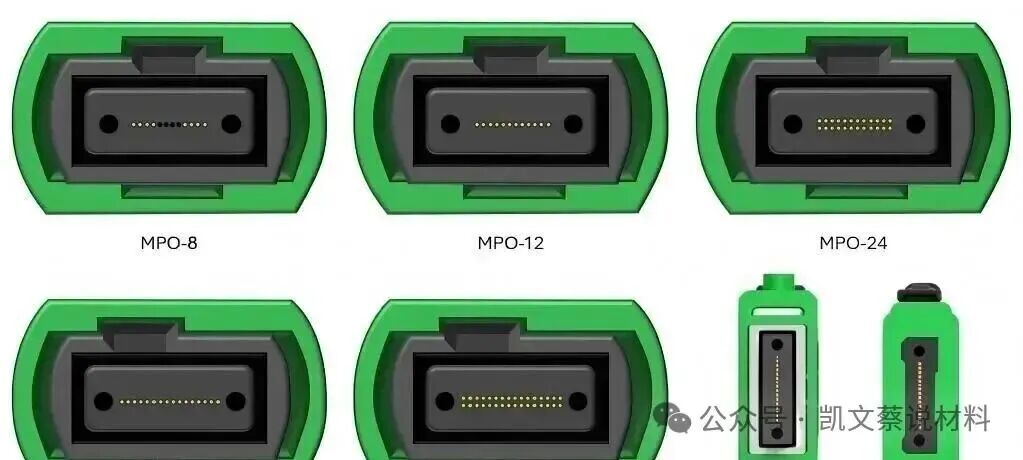

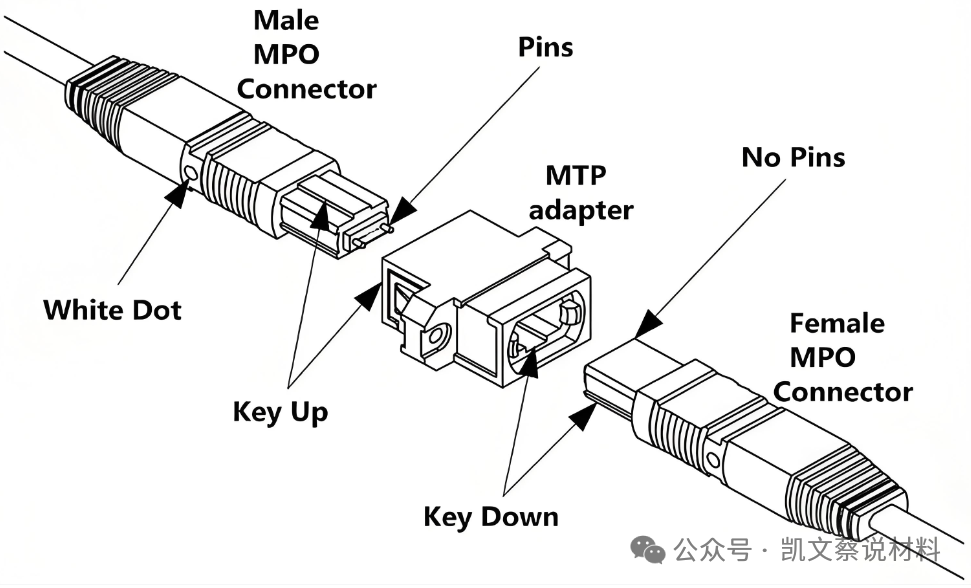

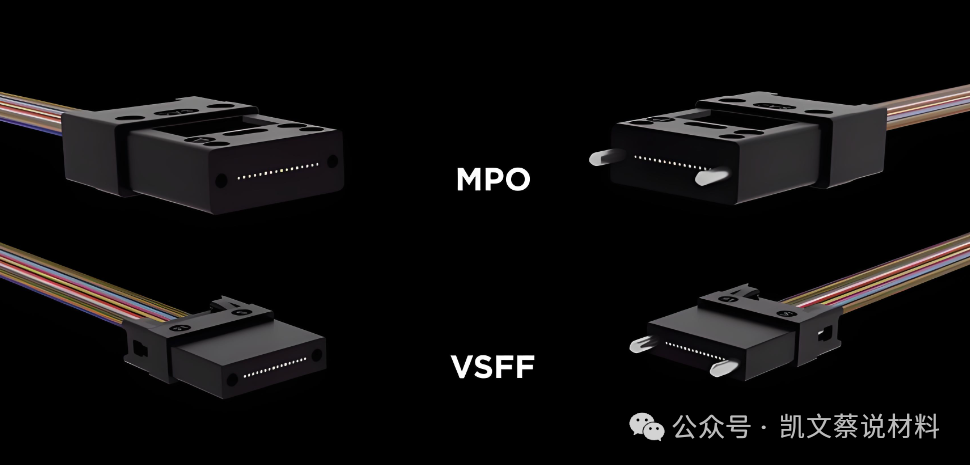

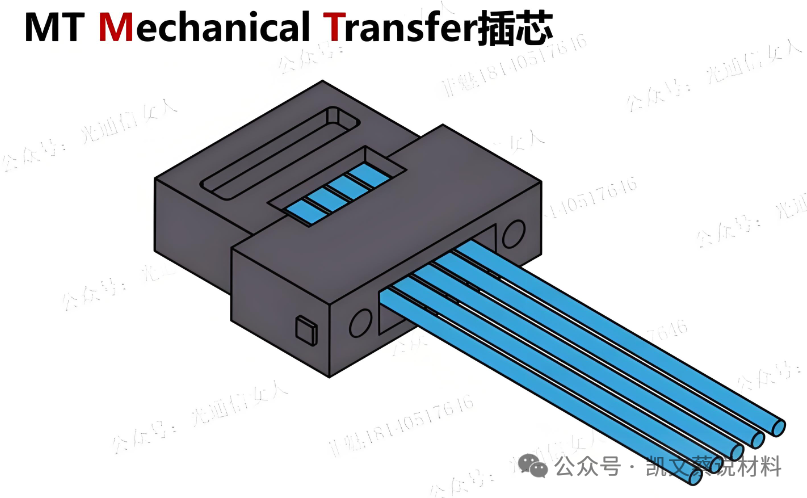

1. MT/MPO 多芯光纤插芯（最标志性应用）
适配 12/24/48/72/128 芯并行光互连，800G/1.6T 光模块标配
-
-
吸水率＜0.02%，温变 / 湿热环境 V 槽光纤定位偏移＜±0.5μm，耦合损耗稳定
-
极低 CTE，回流焊 260℃后无翘曲，光纤凸出量公差可控 ±0.75μm
-
高流动可成型超薄微槽，V 槽内壁镜面级光滑，降低光纤摩擦损耗
-
替代逻辑：传统 PPS 高温吸水、尺寸漂移大，400G 以上高速互连必须切换 LCP
-
配套部件：插芯基座、定位卡扣、光纤阵列 FA 支架、MPO 连接器外壳
-
2. 高速光模块壳体、上盖、透镜支架（QSFP-DD/OSFP/1.6T）
-
耐热 HDT 280~330℃，可整模块 SMT 回流焊，无需二次装配
-
低介电损耗 Df＜0.004，模块内部 112G/224G 高速电信号串扰极低
-
尺寸稳定，长期机房恒温恒湿不形变，保证光芯片与透镜耦合精度
-
-
细分件：光模块底座、防尘盖、透镜固定座、TOSA/ROSA 封装基座、光纤压块
-
3. 光口高速射频 / 高速连接器绝缘体
SFP/QSFP 板端连接器、高速背板光互联连接器、CPU 光互联插座
-
10~110GHz 全频段 Dk/Df 波动极小，112Gbps 信号插损比 PPS 低 1.2dB
-
超薄 0.1mm 壁厚成型，小型化高密度连接器，共面度优良
-

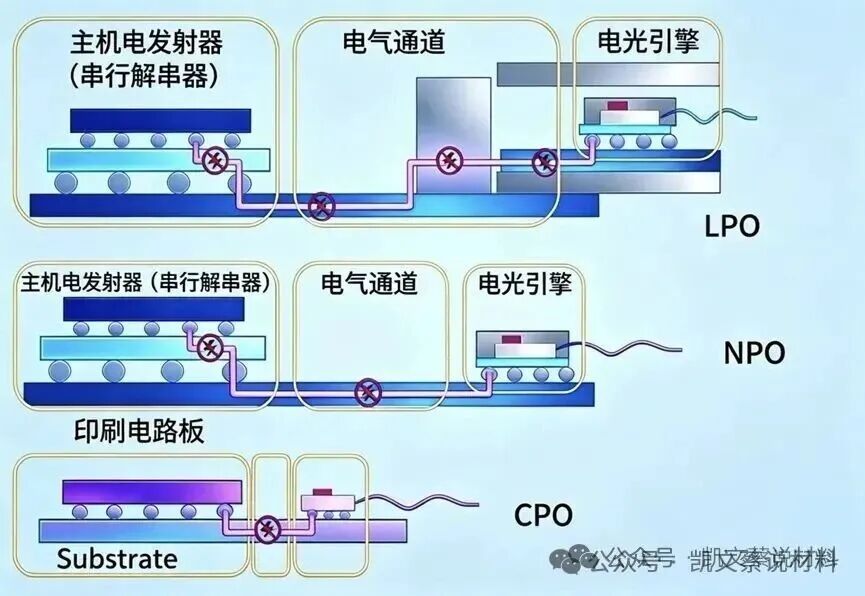

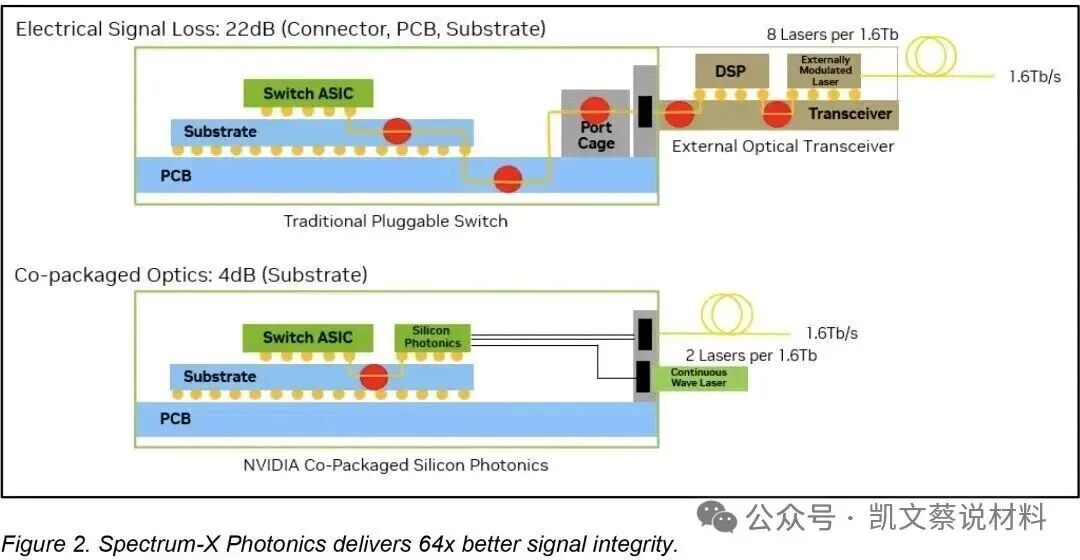

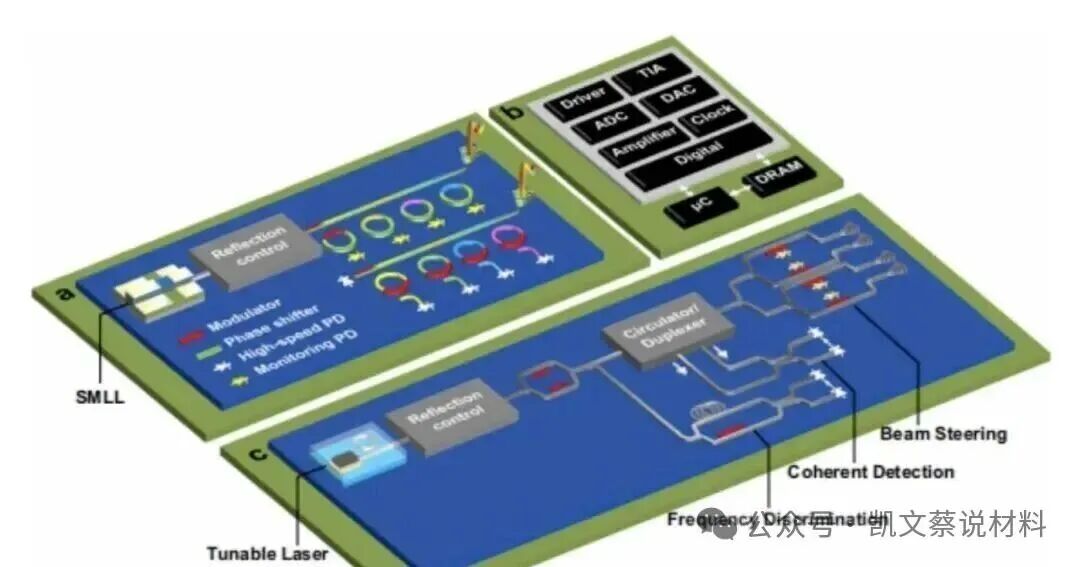

4. CPO 共封装光学组件精密支架（下一代 3.2T 核心增量）
硅光芯片载具、阵列透镜定位框、光纤耦合底座
5. 光无源器件结构件
分光器外壳、阵列波导光栅 AWG 基座、光衰减器底座、微型光开关支架
三、國產替代面臨的挑戰

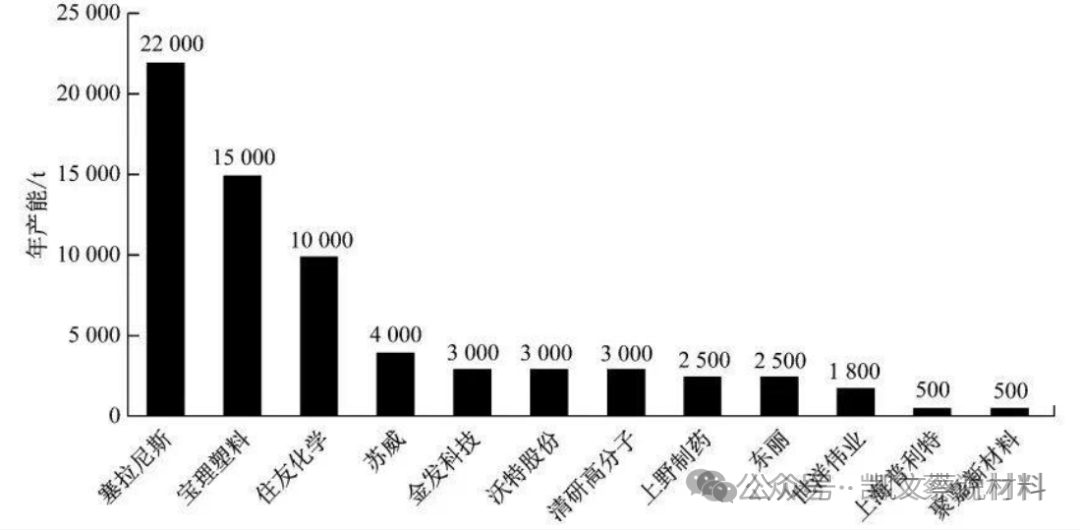

中国 LCP 材料市场完整竞争格局
整体格局总结：海外巨头垄断高端市场、国产头部抢占中低端、行业结构性分化严重；国内 CR5=68.3%，集中度极高，呈现 “进口高端 + 国产中端 + 小厂低端” 三层割裂竞争。国内全年需求约 3.8 万吨（2025），进口依存度 60% 以上；其中 Ⅰ 型高温射频、薄膜级进口占比超 85%，仅 Ⅱ 型通用连接器料国产替代成熟。

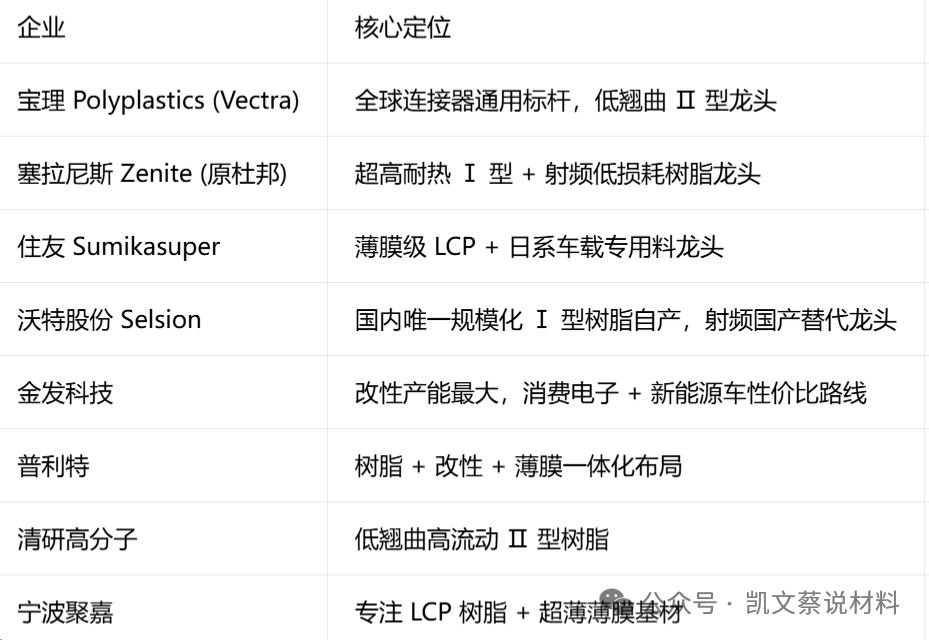

海外进口巨头（高端绝对垄断，国内份额约 69%）
美日企业掌握连续聚合、低损耗薄膜、车规 / 通信高端认证，瓜分国内高附加值市场。
1. 宝理塑料 Polyplastics（国内市占第一）
2. 塞拉尼斯（原杜邦 Zenite）
3. 住友化学 Sumikasuper
4. 其他海内外玩家
目前全球LCP市場仍由国外化学巨头美日企業主導，國產替代需克服多層次壁壘：
1. 關鍵單體技術受限
高性能LCP（如Vectra型）必須使用 6-羥基-2-萘甲酸（HNA） 這類特種單體。HNA的合成難度高、專利長期被日本企業壟斷，一度是國內LCP樹脂放量的「卡脖子」環節。國產HNA在純度、批次穩定性及成本控制上仍在追趕。
2. 聚合工藝與一致性的差距
LCP聚合過程需精確控制固相縮聚、端基封端等工藝，以確保熔點、流動性及耐熱性的平衡。國產樹脂常面臨批次間熔融指數波動大、顏色偏黃、高溫下結晶速率不穩定等問題，直接影響後續精密成型良率。
3. 薄膜級樹脂及成膜工藝瓶頸
這是國產替代最艱難的環節。LCP薄膜需要極低的雜質含量、嚴格的厚度均勻性，並進行雙向拉伸或吹膜工藝以平衡各向異性。日本企業（如可樂麗Vecstar、村田MetroCirc）在這方面技術封鎖嚴密，國產LCP薄膜目前仍存在針孔、介電均勻性欠佳、與銅箔結合強度不足等問題，難以進入旗艦手機天線供應鏈。
4. 專利與知識產權壁壘
美日企業在單體合成、樹脂配方、薄膜加工方法、以及FCCL結構上佈局了大量基礎專利。國產企業必須繞過專利構築新的技術路徑，或等待核心專利過期，研發迂迴空間受到很大壓縮。
5. 應用認證與生態閉環
高端電子材料需通過終端品牌（如Apple、華為等）的漫長驗證，涉及樹脂、薄膜、軟板、模組等多級供應商協同。國產LCP缺少大批量應用的實績數據，下游模組廠在切換材料時風險極高，形成「沒人用就更難驗證」的循環。
面對這些挑戰，突破路徑正逐步清晰：一方面加速HNA等單體的國產化規模量產；另一方面由樹脂廠、薄膜設備商、終端品牌聯合攻關成膜工藝；同時通過細分場景（如中低頻天線、工業連接器）先積累應用口碑，逐步向高端高頻領域滲透。
公司简介:新材料企业煜坤聚材（深圳）科技有限公司，聚焦LCP 液晶聚合物及特种工程塑料改性，定位电子级高性能高分子材料研发，覆盖配方开发、工艺设计、造粒、品质管控、技术支持全链条，对标国外一线品牌面向电子行业客户提供定制化低介电低介损（Dk≤2.8,Df≤0.003）、电磁屏蔽、吸波、导热的LCP高性能液晶聚合物材料产品整体应用解决方案。
核心产品特色
主打改性 LCP 材料，围绕高频电子场景做配方定制开发。
主要应用场景
- 光通信：800G/1.6T 光模块内部结构件、光器件基座、连接器塑胶件，高频低损耗需求；
- 天线振子，5G/6G、LEO低轨卫星通信；宏基站；
- 高速连接器：高速信号连接器、射频连接器绝缘基体，5G / 算力硬件；
- 毫米波雷达ADAS系统,汽车雷达，电控单元（ECU）;
- 消费电子：射频元器件、天线相关塑胶部件，需要低介电、耐高温；
- 其他精密电子：需要耐温、尺寸稳定、高频绝缘的小型精密注塑零件。
