干态层间距低至5.9 Å、水环境中30天不溶胀、可分离水合直径相差不到0.1 Å的Rb⁺和K⁺——利用纳米限域水与本体冰的熔点差异，把多巴胺的“组装”和“反应”在时间尺度上分开
堆叠的氧化石墨烯膜（GOM）因其独特的碳基通道结构，能实现高效水传输和可调的亚纳米层间距，被视为纳米流体和环境科学领域的变革性材料。但要同时实现高水通量和选择性离子筛分，关键在于在水环境中保持层间距的结构稳定性和精确性。
过去几十年，研究者探索了多种调控和稳定GOM层间距的方法。共价交联相邻GO片上的含氧官能团，可以有效稳定层间距，但结果往往是单一固定的间距——由特定交联剂的几何形状决定。利用金属离子与GO片之间的π-阳离子相互作用来调控层间距，则因金属离子尺寸不同而只能得到离散的间距值。
因此，实现GOM在亚埃尺度上的连续、稳健的间距调控，用于通用离子筛分，仍然是一个巨大挑战——这阻碍了高效水盐分离和精确阳离子筛分系统的发展。
中科院理化技术研究所王健君团队联合北京师范大学、香港城市大学等机构在Nature上发表的研究，报道了一种多巴胺（DA）分子组装与反应时间尺度分离策略：组装过程（发生在几分钟内）生成DA纳米柱，用于调控层间距；反应过程（发生在数小时内）生成与GO键合的聚多巴胺（PDA）纳米柱，用于稳定复合GOM的层间距。

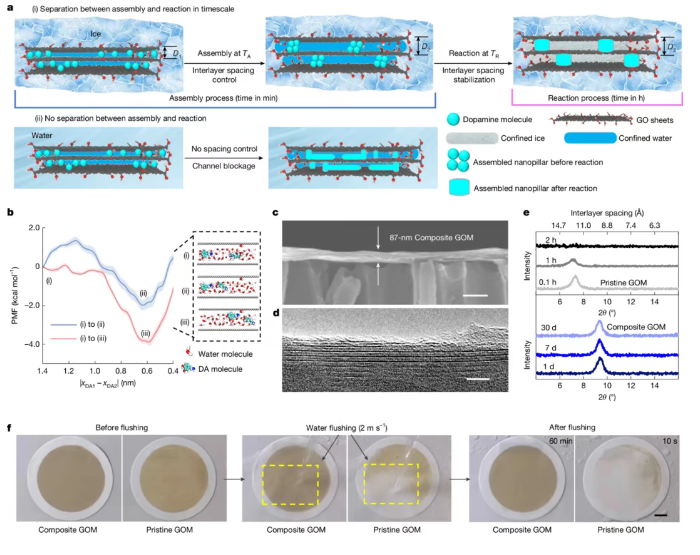

GOM制备的关键一步是控制实验温度，让本体水冻结成冰，同时保持GO片间的纳米限域水处于液态（图1a）。
第一步：低温组装（分钟级） 。将含DA分子的GOM保持在受控的组装温度T_A（如-10℃）。此时GOM周围形成本体冰以防止溶胀，而GO片间的纳米限域水仍保持流动——因为本体冰的熔点高于纳米限域冰。纳米限域液态水的扩散促进DA分子组装成目标高度的DA纳米柱，从而在几分钟内调控GOM层间距。
第二步：低温反应（小时级） 。随后系统被快速冷却到更低的反应温度T_R（低于-30℃），将纳米限域液态水转化为纳米冰，停止水分子扩散和组装过程。同时，DA分子的聚合以及聚合DA与GO表面官能团之间的共价键合在纳米限域冰环境中持续数小时，固定层间距。
如果不做时间尺度分离——无论是仅依赖反应，还是让组装和反应同时发生——层间距都难以控制或调控。在这两种情况下，反应后的DA分子更可能阻塞间距通道。
稳定性验证：水浸泡测试显示，复合GOM即使在浸泡30天后仍保留XRD特征峰（图1e下图），证实层间距在水环境中的稳定性。相比之下，原始GOM的XRD峰在2小时内几乎完全消失（图1e上图），揭示了严重溶胀导致的结构失稳。此外，复合GOM在2 m/s流速的水冲洗下保持完整60分钟，而原始GOM仅10秒就被冲走（图1f）。

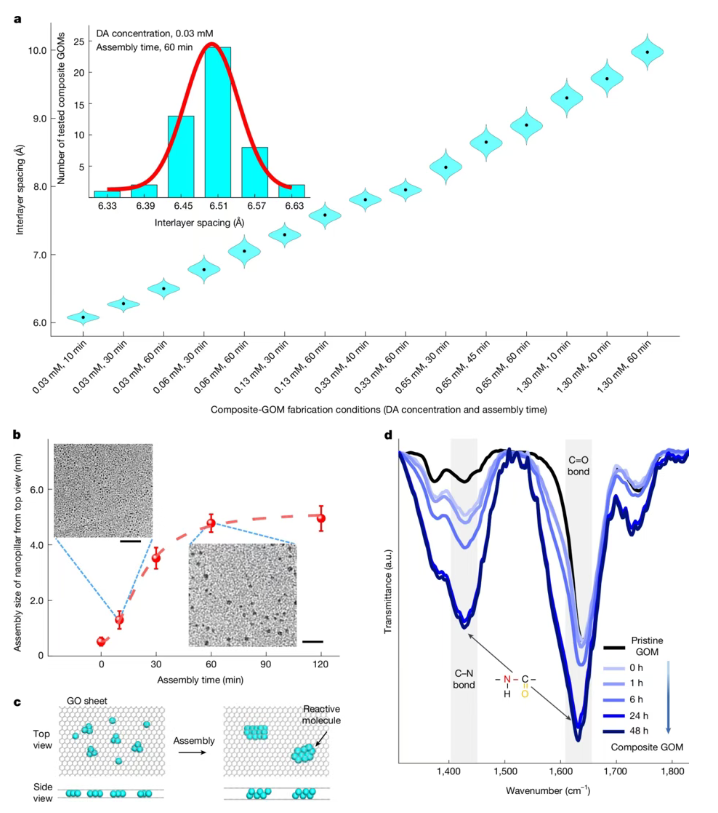

为了系统验证GOM层间距的可控性，研究团队在每种参数条件下制备了超过50个独立膜样品，全部用XRD分析（图2a）。
层间距可以在5.9-10.2 Å范围内连续调节。例如，在0.03 mM DA、60分钟组装条件下，50个样品的层间距分布在6.32-6.64 Å之间，标准差仅0.05 Å。对于目标层间距为10.0 Å的膜，标准差为0.09 Å。这表明通过控制特定的宏观制备参数，可以批量制备层间距高度均匀（标准差小于0.1 Å）的复合GOM。
组装过程：在0.06 mM DA浓度下，30分钟内DA纳米柱的横向尺寸增至约3.5 nm，对应层间距6.7 Å；60分钟后横向尺寸扩展至约5 nm，对应层间距7.0 Å。横向尺寸和纳米柱高度（侧视图）随组装时间同时增加，而纳米柱高度对建立明确的层间距起关键作用。
反应过程：ATR-FTIR显示，酰胺键（-NHOC-）的形成在24小时内逐渐增加，表明DA分子中的胺基（-NH₂）与GO表面的羧基（-COOH）持续反应。这一反应对增强GO片间的相互作用起关键作用。此外，GOM变成深棕色，表明PDA的形成。这一聚合过程在低温条件下需要超过24小时才能完成。

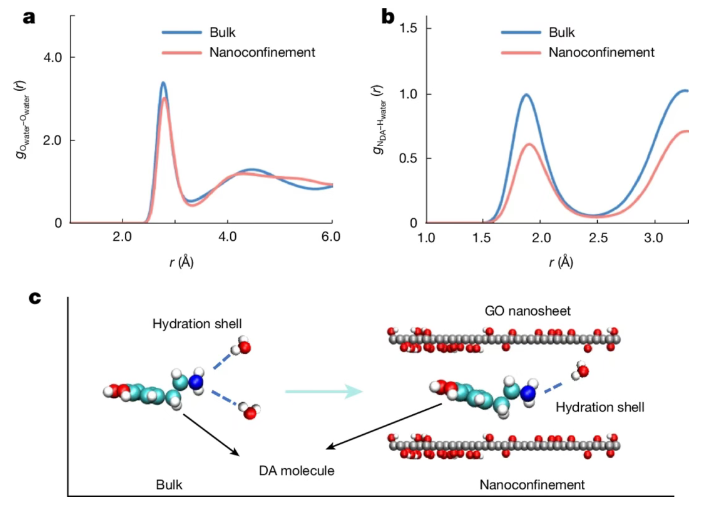

图3展示了纳米限域水诱导DA组装的分子机制。通过分析水分子O_water的径向分布函数（RDF）（图3a），以及DA上NH₂基团的N原子与水分子H_water的RDF（图3b），研究团队比较了GO纳米限域和本体溶液中的相互作用强度。
与本体水中的DA相比，纳米限域中DA上NH₂基团的H原子与水分子之间的相互作用更弱。相反，限域水和本体水中O_water-O_water的RDF几乎相同，表明纳米限域中的水-水相互作用强度与本体水相当。
如图3c所示，纳米限域中的水-DA相互作用弱于本体水，而水-水相互作用保持相似。这种较弱的相互作用促进了DA分子的聚集，从而降低系统总能量。换言之，纳米限域诱导DA分子组装，促进形成控制层间距的PDA结构。

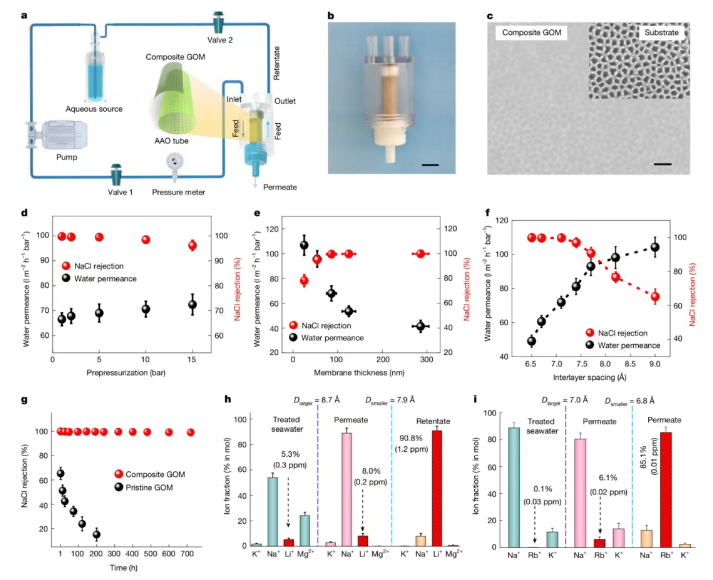

研究团队构建了错流过滤装置（图4a-b），用复合GOM进行海水淡化和离子筛分。
脱盐性能（图4d-g）：在10 bar预压后，GOM在5 bar操作压力下保持98.5%的NaCl截留率。膜厚度约90 nm时，结构强度、水渗透性和盐截留达到最佳平衡。随着层间距从6.5 Å增加到9.0 Å，水渗透性从49.1 L/m²·h·bar升至104.3 L/m²·h·bar，而NaCl截留率从99.8%降至65.2%。
值得注意的是，GOM在700小时内保持高达99.0%的稳定NaCl截留率（图4g红球）。相比之下，原始GOM由于不可控溶胀，截留率从65.3%快速降至15.1%（黑球）。在30天连续运行后，截留率仍保持99.0%（仅下降约0.4%），水渗透性维持在67.9 L/m²·h·bar——比传统膜高1-2个数量级。
离子筛分（图4h-i）：
Li⁺分离：用层间距D_larger=8.7 Å和D_smaller=7.9 Å的GOM，从预处理海水中高效分离Li⁺，将其摩尔比从5.3%提升至90.8%。Li⁺/Mg²⁺选择性达631，Na⁺/Li⁺选择性达148。
Rb⁺/K⁺分离：铷（Rb⁺）因与钾（K⁺）的水合直径差异不到0.1 Å，膜分离极其困难。研究团队采用双膜配置：第一层GOM（D_larger=7.0 Å）优先传输Rb⁺同时抑制K⁺渗透；第二层GOM（D_smaller=6.8 Å）选择性排斥K⁺。最终Rb⁺浓度从0.1%提升至85.1%，Rb⁺/K⁺选择性达5320，显著优于传统沉淀和吸附提取方法。
脱水机制：分子动力学模拟表明，K⁺进入亚纳米通道时部分脱落水合壳，水合数显著降低，有效减小其表观水合尺寸。结构快照直观展示了这一部分脱水过程，解释了为何水合离子即使表观水合直径超过通道尺寸也能渗透。
这项工作的核心突破在于用时间尺度分离策略实现了GOM层间距的亚埃级精确调控和长期稳定：
纳米限域水驱动组装：利用纳米限域水与本体冰的熔点差异，在冰包围的环境中让DA分子在限域水内组装成纳米柱，实现层间距的连续调控。
低温反应固定结构：将限域水冻成纳米冰后，DA聚合和与GO的共价键合在数小时内完成，固定层间距并增强结构强度。
最小化碳通道占用：PDA纳米柱优先形成在GO表面的含氧区域，保留了大量富碳通道用于快速水和离子传输。
5.9 Å干态层间距、0.05 Å标准差、Rb⁺/K⁺选择性5320、30天连续脱盐——这些数字说明，当层间距的调控精度达到亚埃级时，氧化石墨烯膜可以在水环境中同时实现高通量和精确离子筛分，为高效水盐分离和精确阳离子筛分系统开辟了新路径。
